Разводы при проверке выхлопа дизельных автомобилей

Разводы при проверке выхлопа дизельных автомобилей

Моторам на тяжёлом топливе в Казахстане приходится несладко. Особенно современным. Хотя и самые непривередливые дизели морщатся и чихают чёрным дымом от нашей солярки. Их очень ждут к себе в гости сотрудники экопостов, вооружившись дымомерами. Как не остаться в дураках, даже если у вас всё в норме?

В одном из материалов мы рассказали о том, как по стандарту должны проверять токсичность выхлопа бензиновых автомобилей. Отдельная методика существует и для дизелей. Проверяя на дымность авто, полицейские обязаны руководствоваться стандартом ГОСТ Р 52160-2003 «Автотранспортные средства, оснащённые двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния».

Согласно ч. 1 статьи 334 КоАП РК, за превышение содержания загрязняющих веществ в выбросах предусмотрено предупреждение или штраф в размере 2 МРП (или 4 242 тенге в 2016 году). А за те же действия, совершённые повторно в течение года, — в размере 5 МРП (или 10 605 тенге).

Разводы при проверке выхлопа дизельных автомобилей

Основным параметром, проверяемым у дизельных авто, является дымность. Она определяется по коэффициенту поглощения света k. (Вспомогательный коэффициент ослабления света N, прописываемый ранее в ГОСТах, в Техрегламенте ТС «О безопасности колёсных транспортных средств», регламентирующем сегодня нормы выбросов, не указан, и потому во внимание не принимается.) Но обо всём по порядку.

Условия, при которых должны проводить проверку

Разводы при проверке выхлопа дизельных автомобилей

Требование к техническому состоянию самого автомобиля достаточно простое: система выпуска, включая систему очистки отработавших газов от загрязняющих веществ, не должна иметь повреждений и быть недоукомплектованной. Инспекторы должны убедиться в исправности машины. Впрочем, если «глушак» сечёт, то полиция вправе запретить и эксплуатацию автомобиля согласно п. 3 и 4 раздела 6 Перечня неисправностей, при которых запрещена эксплуатация ТС ПДД РК.

Погода и топографические условия влияют на показания измерительных приборов. Основываясь на п. 5.1.1 ГОСТа, атмосферные условия при проведении измерений нормируемых компонентов в отработавших газах автомобиля должны находиться в следующих пределах:
— температура окружающего воздуха — от 0 до плюс 35 °С;
— атмосферное давление — от 92.0 до 105.3 кПа (от 690 до 790 мм рт. ст.).

В местности, расположенной выше 800 метров над уровнем моря, даже в нормальную погоду давление слишком низкое. За примером высоко ходить не надо — верхняя каскеленская трасса в Алматинской области, проходящая примерно в 900 метрах над уровнем моря. Казалось бы, дорога как дорога, но нормальное давление для такой местности — 682 мм рт. ст. А согласно стандарту, измерять токсичность выхлопа в подобных условиях запрещено. Да, стационарного экопоста на этом участке дороги нет, но если появится передвижной, поинтересуйтесь у инспекторов этими данными. Уверены, что обосновать законность замеров выхлопа измерений вам не смогут. Как показывает наше знакомство с экопостами Алматы, проверяющие и стандартов-то в глаза не видели.

Чем должны быть оснащены экопосты

Чем должны быть оснащены экопосты

Допустим, машина в порядке. Теперь важно обратить внимание на набор оборудования на постах, потому как ту же температуру и атмосферное давление воздуха нужно измерить. Прибор, которым измеряют атмосферное давление, называется барометр, температуру воздуха — термометр.

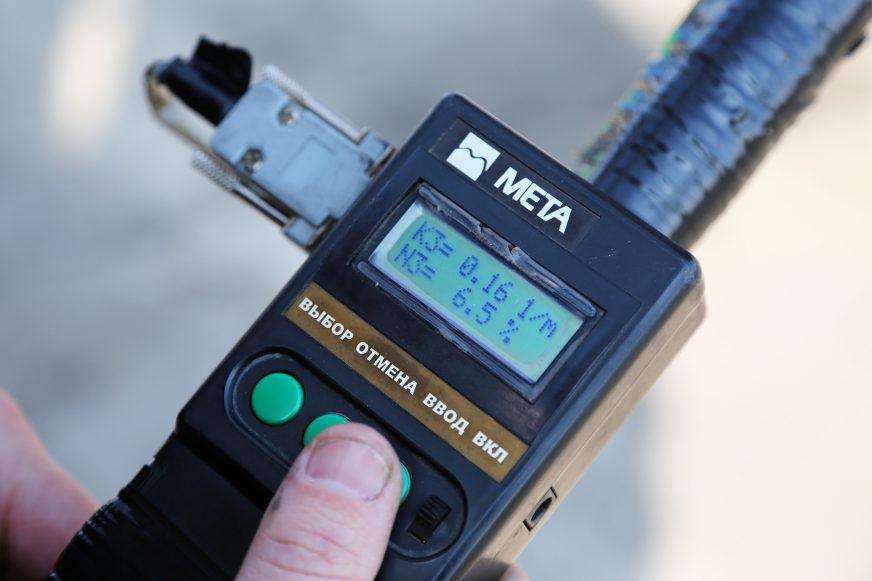

Но главное оружие экопостов — это дымомер. Он должен иметь сертификат метрологической проверки (проводится 1 раз в год). Его обязаны показать по первому требованию водителя. Если его нет или он просрочен, то идёт нарушение стандарта проверки. Помимо дымомера, кстати, должен быть и подключаемый тахометр, а также измеритель температуры масла в двигателе. Зачастую о необходимости наличия тахометра никто не знает, т. к. загрязнение выхлопа дизеля проводят по методу «газ в пол». Тем не менее по ГОСТу быть он должен.

Разводы при проверке выхлопа дизельных автомобилей

Дымомеры также должны быть укомплектованы контрольными светофильтрами. Перед каждым замером экополицейские обязаны проверить в тестовом режиме прибор, и он должен показать те же цифры, что указаны на контрольном светофильтре.

Проверка авто с дизельными двигателями

Измерение дымности проводится в режиме свободного ускорения, т. е. когда обороты двигателя поднимают с минимальных до максимальных, выжав педаль газа до упора. Однако перед этим есть несколько моментов. Каких?

Разводы при проверке выхлопа дизельных автомобилей

Убедившись в прогреве движка до рабочей температуры, но не ниже 60 °С, его оставляют поработать на холостых (не более 5 минут). После замеряют тахометром минимальные и максимальные обороты частоты вращения коленчатого вала (в пределах заводских характеристик) и глушат двигатель. Только после этого в дымомер устанавливают зонд для отбора отработавших газов из выпускной трубы, заново запускают двигатель и начинают измерение:

— с холостых оборотов равномерно перемещают педаль за 0.5–1 сек. до упора. Держат педаль в этом положении 2–3 сек. Отпускают педаль и через 8–10 сек. вновь повторяют то же самое, итого не менее шести раз;

— измеряют значения kсу (дымность в режиме свободного ускорения) на последних четырёх циклах свободного ускорения по максимальному показанию. Полученные значения kсу считают достоверными, если четыре последовательных значения не образуют убывающей зависимости и располагаются в зоне шириной 0.25 м-1.

Результатом измерения k является среднее арифметическое значение четырёх последних измерений, это и есть искомое расчётное значение коэффициента поглощения света.

Дымность автомобилей с раздельной выпускной системой измеряют в каждой выпускной трубе. За результат измерения принимают максимальное значение среднего арифметического k, полученное в одной из выпускных труб.

Если измерения прошли без нарушений стандарта, смотрим результаты.

Согласно Техрегламенту ТС 018/2011 «О безопасности колёсных транспортных средств», дымность дизелей не должна превышать значений коэффициента поглощения света k, указанного в заводской документации на автомобиль. Если таковых сведений нет, то показатель k не должен превышать:

Тип двигателя и экологический класс Коэффициент k, м-1
без наддува, от Евро-3 и ниже 2.5
с наддувом, от Евро-3 и ниже 3.0
Евро-4 и выше 1.5

От редакции

Что вынудило нас раскатать тут целый ГОСТ? Увы, но простейший визит на один из постов на въезде в Алматы выявил нарушения в работе экологов: несоблюдение правил проведения замеров и отсутствие того же термометра — в минусовые температуры выхлоп дизеля не измеряют, а наши стражи экологии, невзирая на январские морозы, суют дымомеры всем подряд. Всё это напрямую влияет на показания, а значит, и штрафы могли и могут выписываться незаконно, а с 2013 по 2015 год их оформили порядка 100 тысяч. И это только официальные данные. Никто из редакции не утверждает, что все автомобилисты Алматы, а также приезжие, ездят на машинах, излучающих здоровье. Нет. Однако из-за нарушения методики и исправные машины признаются неисправными.

Разводы при проверке выхлопа дизельных автомобилей

Вот и выходит, что защитить водителя от такого развода может только знание целого ГОСТа. Тем более что сами полицейские на момент нашего посещения их поста о существующем документе не знали или просто не хотели знать, ведь без правил всё так просто. «Жми!… О-о-о, да у вас нормы превышены! Оформляем!»

Отдельно мы подготовили компактную инструкцию, позволяющую не забыть об основных условиях и стандартах, при которых должны проверять выхлоп дизеля. Можно, конечно, возить с собой объёмные тексты ГОСТов, но мы постарались изложить всё кратко, основываясь на этих же стандартах.

Проверка выхлопа легковых автомобилей с дизельными двигателями
