«Добрый день, сержант Тутинбаев... Проверим-ка выхлоп. Газуйте! О-о-о, да у вас нормы превышены! Будем оформлять!» — знакомо?

Спорим на что угодно, каждому казахстанскому водителю хоть раз в жизни приходилось слышать подобный полицейский монолог. А кое-кому, обвинённому в том, что его автомобиль слишком много чадит, ещё и уплачивать штрафы.

Разводы при проверке выхлопа бензиновых автомобилей

Между тем проверка должна вестись не по принципу «вставил — газуй», а с учётом существующих стандартов. И там есть свои тонкости, напрямую влияющие на результат замера и… финансовые показатели экопостов.

Условия, при которых должны проводить проверку

Условия, при которых должны проводить проверку

Начнём с того, что, обследуя бензиновые автомобили на содержание вредных выбросов, инспекторы должны руководствоваться стандартом СТ РК ГОСТ 51709-2004 «Автотранспортные средства. Требования к техническому состоянию по условиям безопасности движения. Методы проверки», отсылающим к стандарту ГОСТ Р 52033, где подробно расписывается методика измерений, проверяя дизельные — к стандарту ГОСТ Р 52160-2003. Согласно этим ГОСТам, перед началом проверки полицейские должны оценить техническое состояние и комплектность диагностируемого авто.

Система автомобиля Требования к техническому состоянию
Система выпуска отработавших газов Комплектность (отсутствие элементов системы не допускается); герметичность (отсутствие механических пробоев и сквозной коррозии; при работе двигателя на холостом ходу в соединениях и элементах системы не должно быть утечек, а для автомобилей, оборудованных системой нейтрализации, не допускаются утечки в атмосферу минуя нейтрализатор)
Система нейтрализации отработавших газов и другое оборудование для снижения вредных выбросов Комплектность (отсутствие или несоответствие эксплуатационным документам элементов системы нейтрализации, системы улавливания паров топлива, рециркуляции отработавших газов, экономайзера принудительного холостого хода и т. п. не допускается)
Система вентиляции картера Комплектность, герметичность (рассоединение трубок, утечка картерных газов через различные неплотности в атмосферу не допускаются)
Встроенная система диагностирования двигателя (Check engine) Функционирование диагностического индикатора соответствует исправной работе двигателя и его систем (индикатор при работе двигателя выключен)

В случае выявления неисправностей, описанных в таблице, полицейские должны запретить эксплуатацию транспортного средства до их устранения (согласно п. 3 и 4 раздела 6 Перечня неисправностей, при которых запрещена эксплуатация ТС ПДД РК). Также стоит отметить, что, согласно п. 6.2.1 ГОСТа, при таких неполадках авто замер токсичности выхлопа не проводят. На практике на это не обращают внимания, ведь они ведут к искажению данных, а значит, к штрафу.

Погода и топографические условия тоже влияют на показания измерительных приборов. Основываясь на п. 6.1.1 ГОСТа, атмосферные условия при проведении измерений нормируемых компонентов в отработавших газах автомобиля должны находиться в следующих пределах:
— температура окружающего воздуха — от минус 10 до плюс 35 °С;
— атмосферное давление — от 92.0 до 105.3 кПа (от 690 до 790 мм рт. ст.).

В местности, расположенной выше 800 метров над уровнем моря, даже в нормальную погоду давление слишком низкое. За примером высоко ходить не надо — верхняя каскеленская трасса в Алматинской области, проходящая примерно в 900 метрах над уровнем моря. Казалось бы, дорога как дорога, но нормальное давление для такой местности — 682 мм рт. ст. А согласно стандарту, измерять токсичность выхлопа в подобных условиях запрещено. Да, стационарного экопоста на этом участке дороги нет, но если появится передвижной, поинтересуйтесь у инспекторов этими данными. Уверены, что обосновать законность замеров выхлопа измерений вам не смогут. Как показывает наше знакомство с экопостами Алматы, проверяющие и стандартов-то в глаза не видели.

Чем должны быть оснащены экопосты

Чем должны быть оснащены экопосты

Допустим, машина в порядке. Но очень важен набор оборудования на постах, потому как ту же температуру воздуха нужно измерить.

Прибор, которым измеряют атмосферное давление, называется барометр, температуру воздуха — термометр.

Также, согласно п. 6.1.2 и 6.2.3, при измерениях помимо газоанализаторов необходим другой прибор, о котором полицейские умалчивают: тахометр, к примеру. В большинстве современных газоанализаторов тахометр встроен в прибор, однако, чтобы он работал, его нужно подключить. Необходимость этого вызвана важностью точного определения оборотов двигателя. Автомобильный тахометр может не работать, врать или вообще отсутствовать. На звук мотора тем более полагаться нельзя. Также мотор перед проверкой выхлопа должен быть прогрет до рабочего состояния, не ниже 60 °С. Если измеритель температуры масла есть, попросите его установить.

Разводы при проверке выхлопа бензиновых автомобилей

Измерительное оборудование должно иметь действующий сертификат о метрологической проверке (проводится 1 раз в год). Его обязаны показать по первому требованию водителя. Если его нет или он просрочен, то идёт нарушение стандарта проверки.

Проверка авто с бензиновыми двигателями

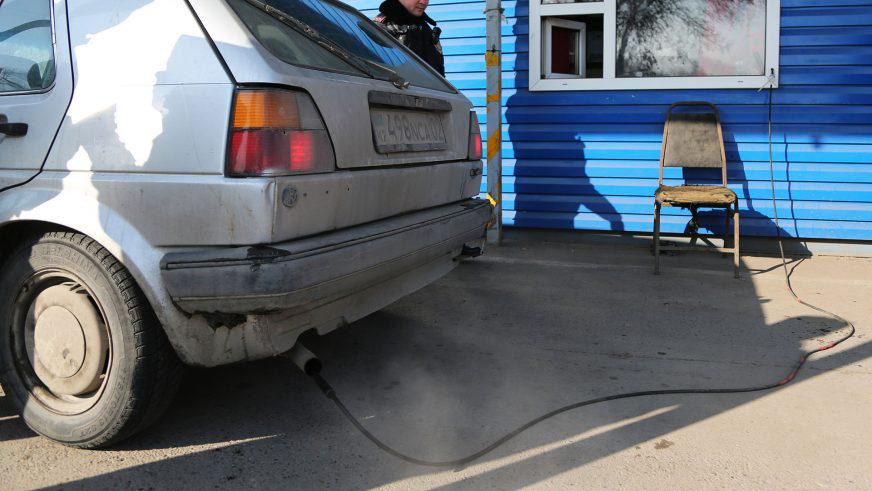

Тахометр подключён, двигатель прогрет, но должен быть выключен. Следом вводим пробоотборный зонд газоанализатора в выпускную трубу автомобиля на глубину не менее 300 мм от среза (при косом срезе выпускной трубы глубину отсчитывают от короткой кромки среза). Перед проведением измерений инспектор обязан проверить и установить нулевые показания газоанализатора на шкалах измерения оксида углерода (СО). Заводим мотор и…

Разводы при проверке выхлопа бензиновых автомобилей

Если машина не оснащена системой нейтрализации отработавших газов
(классика, или автомобили, имеющие только резонатор и глушитель)

Шаг 1: нажимаем на педаль газа, увеличивая обороты двигателя до 2 500–3 500 об/мин (nпов) — для автомобилей категорий М1 и N1, 2 000–2 800 об/мин — для автомобилей остальных категорий, и держим мотор в таком режиме не менее 15 секунд.

Шаг 2: отпускаем педаль акселератора, устанавливая обороты двигателя 1 100 об/мин (nмин) — для автомобилей категорий М1 и N1, 900 об/мин — для автомобилей остальных категорий, и не ранее чем через 30 сек. инспекторы измеряют содержание СО.

Шаг 3: снова поднимаем обороты мотора до 2 500–3 500 об/мин (2 000–2 800 об/мин), и не ранее чем через 30 сек. можно измерять содержание СО.

Если машина оснащена системой нейтрализации отработавших газов
(автомобили от Евро-1 и моложе)

Шаг 1: нажимаем на педаль газа, увеличиваем обороты двигателя до 2 000–3 500 об/мин (nпов) — для автомобилей категорий М1 и N1, 2 000–2 800 об/мин — для автомобилей остальных категорий, этот режим выдерживаем в течение 2–3 минут (при температуре окружающего воздуха ниже 0 °С — 4–5 мин), и после стабилизации показаний измеряется содержание СО.

Шаг 2: устанавливаем минимальную частоту оборотов 1 100 об/мин (nмин) — для автомобилей категорий М1 и N1, 900 об/мин — для автомобилей остальных категорий, и не ранее чем через 30 сек. измеряется содержание СО. Приступать к измерению на минимальных оборотах следует не позднее чем через 30 сек. после проверки в режиме высоких оборотов.

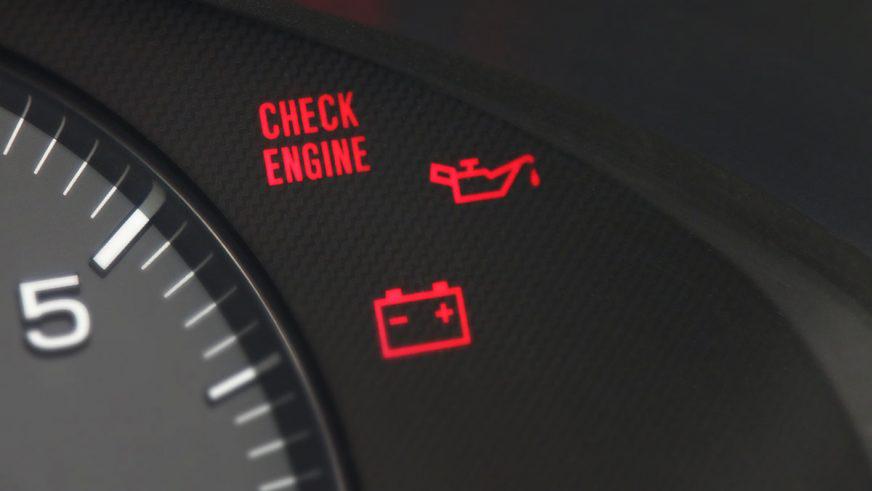

Если машина оснащена трёхкомпонентной системой нейтрализации и встроенной системой диагностирования (большинство современных автомобилей — от Евро-3 и моложе), то перед измерением содержания СО проверяют работоспособность двигателя и катализаторов по показаниям индикатора в приборной панели (Check engine).

Разводы при проверке выхлопа бензиновых автомобилей

Если «чек» загорелся и погас, то всё в порядке, дальнейшая проверка идёт по описанной схеме. Если индикатор не горит или, загоревшись, не потух, то проверку выхлопа не проводят.

Во всех случаях за результат измерения принимаются максимальные значения содержания СО.

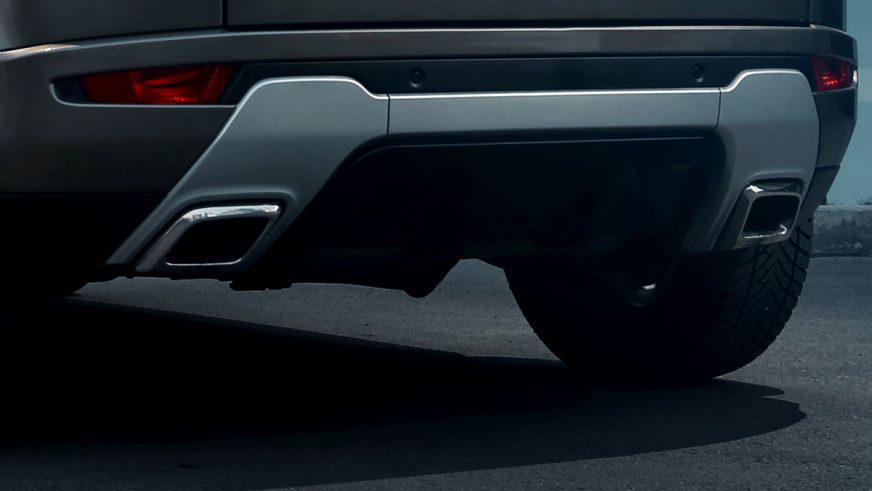

К слову, при наличии раздельных выпускных систем у автомобиля измерение следует проводить в каждой из них. И результат принимают также из той трубы, где показания содержания СО были максимальными.

Разводы при проверке выхлопа бензиновых автомобилей

Если измерения прошли без нарушений стандарта, смотрим результаты.

Согласно Техрегламенту ТС 018/2011 «О безопасности колёсных транспортных средств», показания газоанализаторов не должны превышать следующие нормы СО:

Категории и комплектация тс Обороты двигателя СО, объёмная доля, %
M и N, выпущенные до 01.10.1986 г. nмин 4.5
M и N, не оснащённые системами нейтрализации отработавших газов nмин 3.5
nпов 2.0
M и N, Eвро-2 и ниже, оснащённые системами нейтрализации отработавших газов nмин 0.5
nпов 0.3
M и N, Евро-3 и выше, оснащённые системами нейтрализации отработавших газов nмин 0.3
nпов 0.2

Стоит отметить, что проверка на содержание углеводорода (СН), прописанная в старых регламентах, уже не предусматривается. Действующий техрегламент ТС ещё и запрещает проверять бензиновые автомобили на токсичность (а также дымность дизельных), если их пробег составляет менее 3 000 км, то есть новые.

От редакции

Что вынудило нас раскатать тут целый ГОСТ? Увы, но простейший визит на один из постов на въезде в Алматы выявил нарушения в работе экологов: несоблюдение правил проведения замеров и отсутствие нужного для точной проверки оборудования. Всё это напрямую влияет на показания, а значит, и штрафы могли и могут выписываться незаконно, а с 2013 по 2015 год их оформили порядка 100 тысяч. И это только официальные данные. Никто из редакции не утверждает, что все автомобилисты Алматы, а также приезжие, ездят на машинах, излучающих здоровье. Нет. Однако из-за нарушения методики и исправные машины признаются неисправными. Выходит, что сегодня защитить водителя от такого развода может только знание целого ГОСТа. Тем более что сами полицейские на момент нашего посещения их поста о существующем документе не знали или просто не хотели знать, ведь без правил всё так просто. «…Так, газуйте!… О-о-о, да у вас нормы превышены! Будем оформлять!»

Делов-то!

Разводы при проверке выхлопа бензиновых автомобилей

Отдельно мы подготовили компактную инструкцию, позволяющую не забыть об основных условиях и стандартах, при которых должны проверять выхлоп автомобиля. Можно, конечно, возить с собой трудночитаемые ГОСТы, но мы постарались изложить всё кратко, основываясь на стандартах.

Проверка выхлопа легковых автомобилей с бензиновыми двигателями

Для справки:

К категории M относятся транспортные средства, имеющие не менее четырёх колёс и используемые для перевозки пассажиров.

Автомобили легковые, в том числе:

категория M1 — транспортные средства, используемые для перевозки пассажиров и имеющие, помимо места водителя, не более восьми мест для сидения.

Автобусы, троллейбусы, специализированные пассажирские транспортные средства и их шасси, в том числе:

категория M2 — транспортные средства, используемые для перевозки пассажиров, имеющие, помимо места водителя, более восьми мест для сидения, технически допустимая максимальная масса которых не превышает 5 тонн.

Категория M3 — транспортные средства, используемые для перевозки пассажиров, имеющие, помимо места водителя, более восьми мест для сидения, технически допустимая максимальная масса которых превышает 5 тонн.

К категории N относятся транспортные средства, используемые для перевозки грузов, — автомобили грузовые и их шасси, в том числе:

категория N1 — транспортные средства, предназначенные для перевозки грузов, имеющие технически допустимую максимальную массу не более 3.5 тонны.

Категория N2 — транспортные средства, предназначенные для перевозки грузов, имеющие технически допустимую максимальную массу свыше 3.5 тонны, но не более 12 тонн.

Категория N3 — транспортные средства, предназначенные для перевозки грузов, имеющие технически допустимую максимальную массу более 12 тонн.
